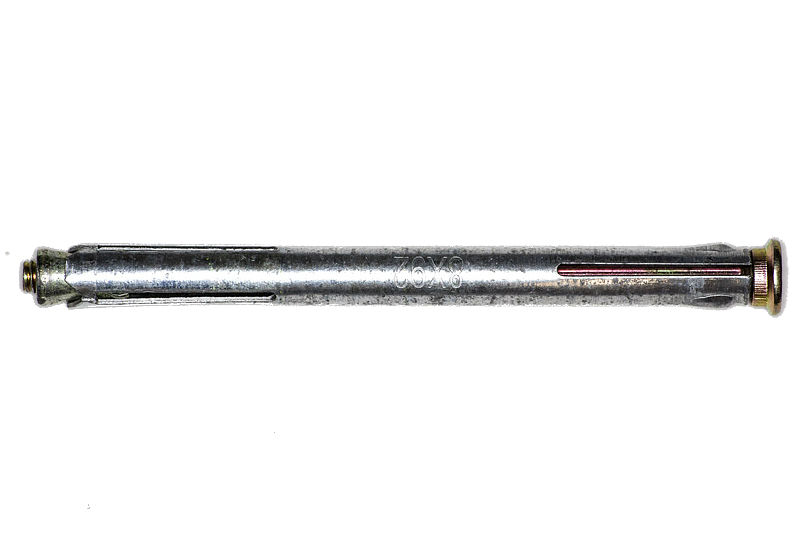

Металлический рамный анкер (дюбель)

Металлический рамный анкер (дюбель)
Металлический рамный анкер (дюбель)

Предназначен для крепления деревянных, металлических и пластиковых рам к бетонному основанию, строительному камню, полнотелому кирпичу.

Материал: сталь.

Монтаж: Просверлить отверстие необходимого диаметра, очистить его. Вставить дюбель через монтируемую деталь в отверстие, в несущем основании. Закрутить винт до упора (максимальный момент затяжки 5Nm). При креплении в пустотелых материалах необходимо выбрать такую длину анкера, чтобы была задействована как минимум одна перегородка несущего основания.

Используется для быстрого и надежного монтажа средненагруженных конструкций - деревянных, металлических рам и деревянных коробок - к бетонному основанию, строительному камню, полнотелому и пустотелому кирпичу.

Основу металлического рамного анкера составляют гильза и конусная гайка. При затягивании втулки с помощью винта со шлицем PZ 3 гильза расклинивается и фиксируется сначала в основании, а затем в прикрепляемом материале. Разные блокировочные зацепы, ребра и прорези в хвостовой части позволяют удерживать раму в нужном положении относительно проема лишь распирающими, а не притягивающими силами.

Металлический рамный анкер имеет удлиненную нераспорную хвостовую часть для удержания объектов увеличенной толщины и пригоден для сквозного монтажа. Это означает, что основание и закрепляемая деталь сверлятся по месту, и крепеж вставляется сразу в оба элемента, благодаря чему работа ускоряется.

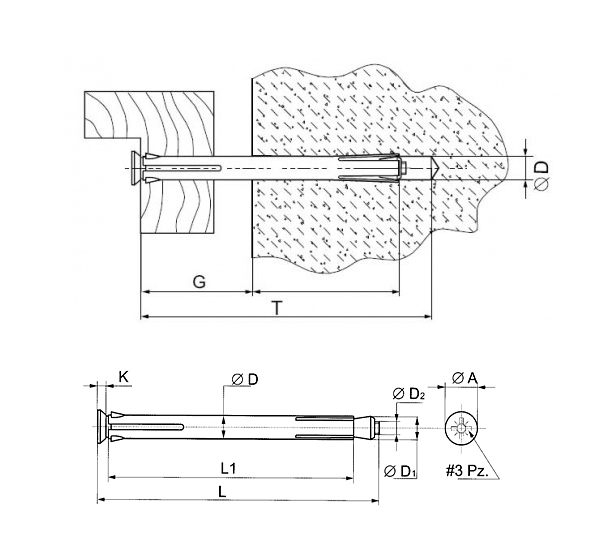

Технические характеристики

Обозначение (D x L)D, ммD2, ммD1, ммL, ммA, ммK, мм
8x72 7,60-7,90 М5 7,60-7,90 88 10,55-11,15 3
8x92 7,60-7,90 М5 7,60-7,90 108 10,55-11,15 3
8x112 7,60-7,90 М5 7,60-7,90 128 10,55-11,15 3
8x132 7,60-7,90 М5 7,60-7,90 148 10,55-11,15 3
8x152 7,60-7,90 М5 7,60-7,90 168 10,55-11,15 3
8x172 7,60-7,90 М5 7,60-7,90 188 10,55-11,15 3
10x52 9,60-9,90 М6 9,70-9,90 68 12,85-13,20 3
10x72 9,60-9,90 М6 9,70-9,90 88 12,85-13,20 3
10x92 9,60-9,90 М6 9,70-9,90 108 12,85-13,20 3
10x112 9,60-9,90 М6 9,70-9,90 128 12,85-13,20 3
10x132 9,60-9,90 М6 9,70-9,90 148 12,85-13,20 3
10x152 9,60-9,90 М6 9,70-9,90 168 12,85-13,20 3
10x182 9,60-9,90 М6 9,70-9,90 198 12,85-13,20 3
10x202 9,60-9,90 М6 9,70-9,90 218 12,85-13,20 3
